IS10000 — однофазный инверторный стабилизатор напряжения серии «ИнСтаб» от бренда «Штиль». Предназначен для защиты электрооборудования от скачков и перепадов в сети.

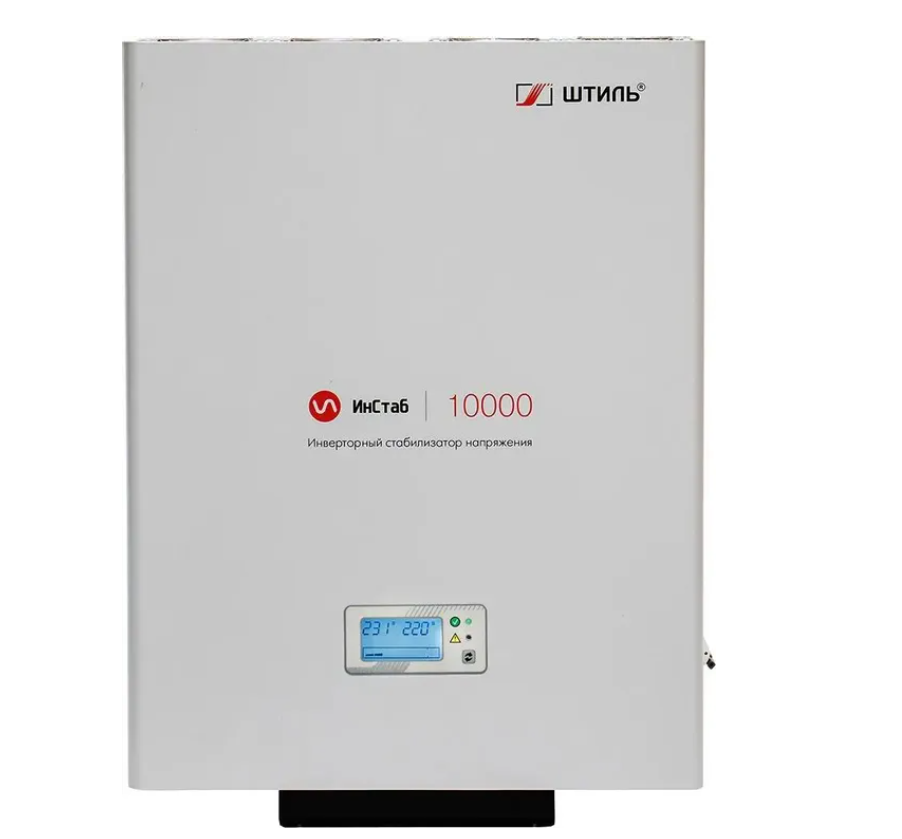

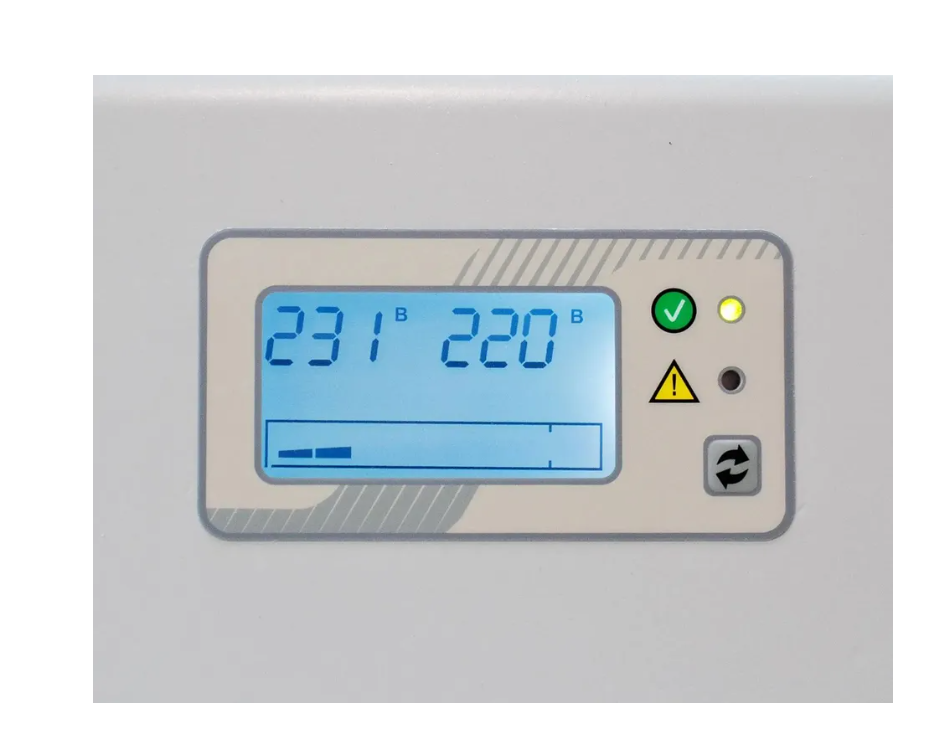

Конструктивное исполнение: стабилизатор выполнен в настенном корпусе, что удобно для установки в небольших помещениях. На передней панели находятся ЖК-дисплей, два светодиодных индикатора для сигнализации о режиме работы и кнопки выбора информации: входного и выходного напряжения, уровня нагрузки и др.
Особенности:

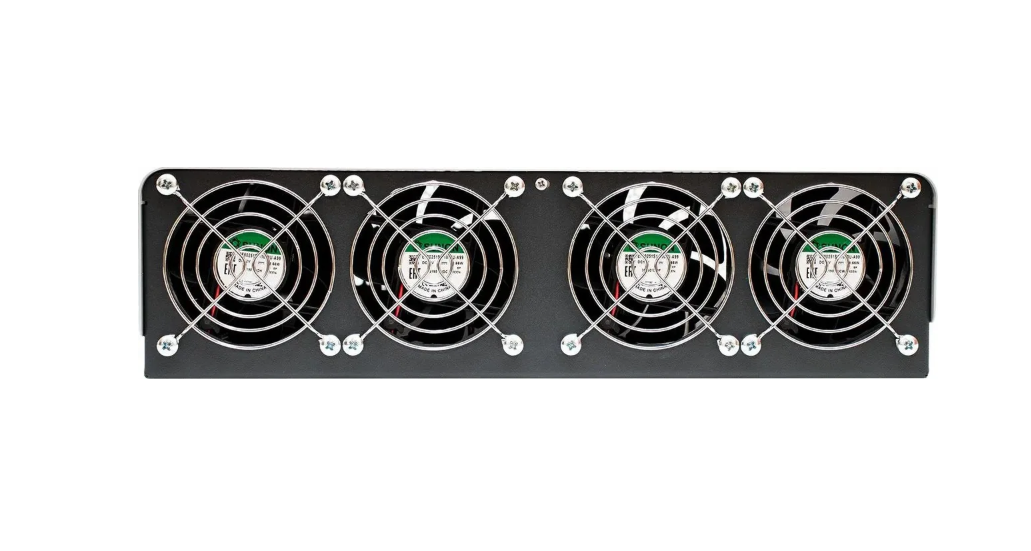

- комбинированная система охлаждения: стабилизатор охлаждается естественным конвекционным способом, при достижении высокой температуры внутри корпуса для охлаждения включаются малошумные вентиляторы на боковой панели;
- электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети.
Характеристики
- Мощность: полная — 10 кВА, активная — 9 кВт.
- Диапазон входного напряжения: 90–310 В.
- Выходное напряжение: 220–230 В (настраивается с шагом 1 В).
- Точность стабилизации: 2%.
- Мгновенное быстродействие: 0 мс.
- Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс — позволяет функционировать оборудованию при кратковременном пропадании входного напряжения.
- Максимальный входной ток: 52 А.
- Потребляемая мощность в режиме холостого хода: 65 Вт.
- КПД: до 97%.
- Диапазон температуры окружающей среды: от +5 до +40 °С.
- Степень защиты от пыли и влаги: IP20.
- Габариты: 498×370×101 мм.
- Вес: 11 кг.
Принцип работы
Принцип работы стабилизатора основан на двойном преобразовании напряжения:
- Выпрямитель преобразует входное переменное напряжение электросети в стабилизированное постоянное напряжение.
- Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.
Встроенный байпас позволяет подавать электроэнергию напрямую, минуя стабилизатор, при необходимости или для обслуживания.
Инструкция по эксплуатации
Перед эксплуатацией стабилизатора рекомендуется изучить руководство по эксплуатации. Документ снабжён иллюстрациями и таблицами, включает описание и внешний вид изделия, технические характеристики, указания по подключению, эксплуатации, техническому обслуживанию и другие сведения.
Некоторые рекомендации:
- Сеть переменного тока на месте установки стабилизатора должна иметь заземляющий контакт и защитное устройство для отключения электропитания.
- Запрещается эксплуатация стабилизатора без подключённого заземления.
- Если автоматический выключатель находится во включённом положении, то внутри и снаружи корпуса стабилизатора присутствует опасное напряжение — для полной изоляции и обесточивания необходимо перевести автоматический выключатель в выключенное положение.
